DDR à l'origine de l'installation
Cette partie de la fiche de contrôle permet de vérifier 4 points à propos du disjoncteur de branchement en tête de l'électricité du logement:
Est il bien présent?
Quel est le courant assigné?
Quel est le type de l'AGCP?
Est ce que la liaison entre le disjoncteur de branchement et le premier interrupteur différentiel du tableau électrique est de classe 2?

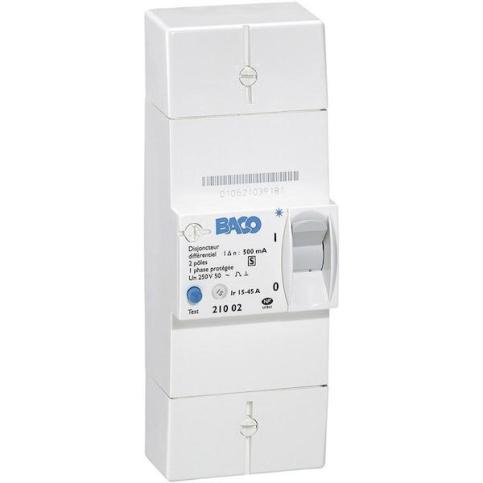

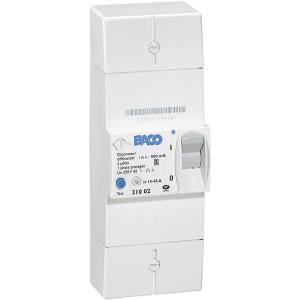

Définition : Disjoncteur de branchement EDF 500mA
C'est un des éléments de l'installation électrique dont on parle très peu, mais qui joue un rôle essentiel car il est le point de départ de la circulation du courant dans le réseau électrique de l'habitation: le disjoncteur de branchement.
Au cause du fait qu'il ne soit pas (ou rarement) installé par la personne en charge de la réalisation des travaux en électricité, la connaissance des caractéristiques techniques du disjoncteur de branchement et de sa fonction au sein du réseau électrique du logement est primordiale.
Voici un tour d'horizon de tout ce qu'il faut savoir à propos du disjoncteur de branchement.
Remarque :
Le disjoncteur de branchement peut porter plusieurs noms:
DB pour Disjoncteur de Branchement
Disjoncteur EDF
Coupure générale
AGCP pour Appareil Général de Coupure Principal
500mA
Différentiel « 500 milli »
Disjoncteur général
A quoi sert le disjoncteur de branchement?
Séparation domaine privé / public, norme NFC 15-100/14-100:
Le disjoncteur de branchement est en premier lieu une séparation entre l'installation électrique privée (celle du logement) et le domaine appartement au gérant du réseau électrique (ERDF).
C'est entre autre pour cela qu'on appelle le DB le « Disjoncteur EDF« , car il marque la limite d'intervention du fournisseur d'électricité.
C'est d'ailleurs une information importante, car ce disjoncteur de branchement est aussi la séparation entre 2 normes: La NFC 14-100 qui est en amont du disjoncteur de branchement, et la NFC 15-100 qui est en aval (et c'est celle qui concerne la personne qui réalise l'installation électrique du logement)
Coupure d'urgence de l'installation électrique:
Le disjoncteur 500mA est également présent pour permettre la coupure électrique générale du logement. En passant le disjoncteur de branchement à 0 (Zéro), toute l'habitation est privée de courant électrique.
C'est donc à partir du DB qu'il faut agir pour pouvoir travailler en sécurité.
