Choix d'un disjoncteur moteur

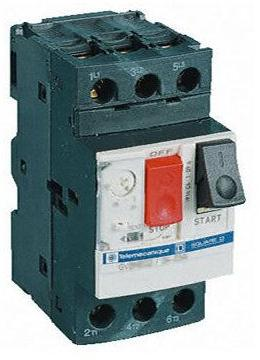

Disjoncteur moteur magnéto-thermique
Le choix et le réglage du disjoncteur moteur se fait en fonction de :
Le courant nominal du moteur (a lire sur la plaque signalétique)
La plage de réglage du disjoncteur moteur
La classe de déclenchement en fonction du temps de démarrage

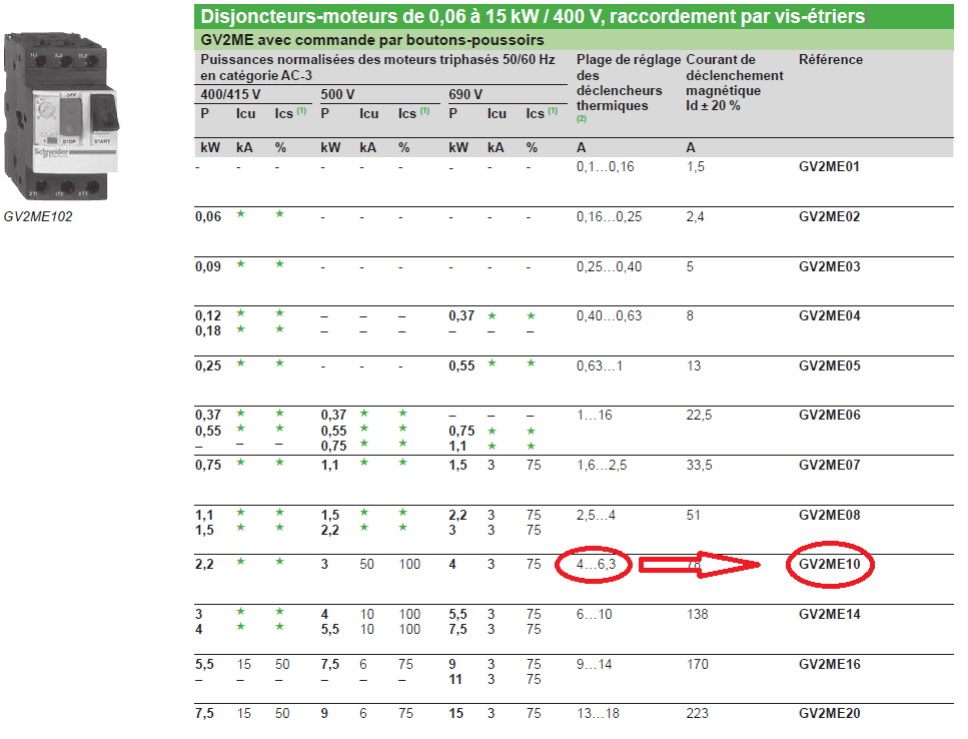

Exemple : disjoncteur magnéto-thermique, raccordement par vis-étriers
Pour un moteur consommant une intensité de 5A, on pourra choisir un GV2ME10.
La plage de réglage étant de 4 à 6,3A.
Le disjoncteur moteur sera réglé à In du moteur soit 5A
