Dispositifs thermiques
Le fonctionnement de la protection thermique repose sur la déformation d'un bilame sous l'effet de la chaleur
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.
Le bilame est constitué de deux lames de matériaux ayant un coefficient de dilatation différent collées entre elles (Animation [flash])
Lorsque le courant le traversant est supérieur au réglage, une élévation de la température sur le circuit va déformer le bilame et ainsi ouvrir le circuit

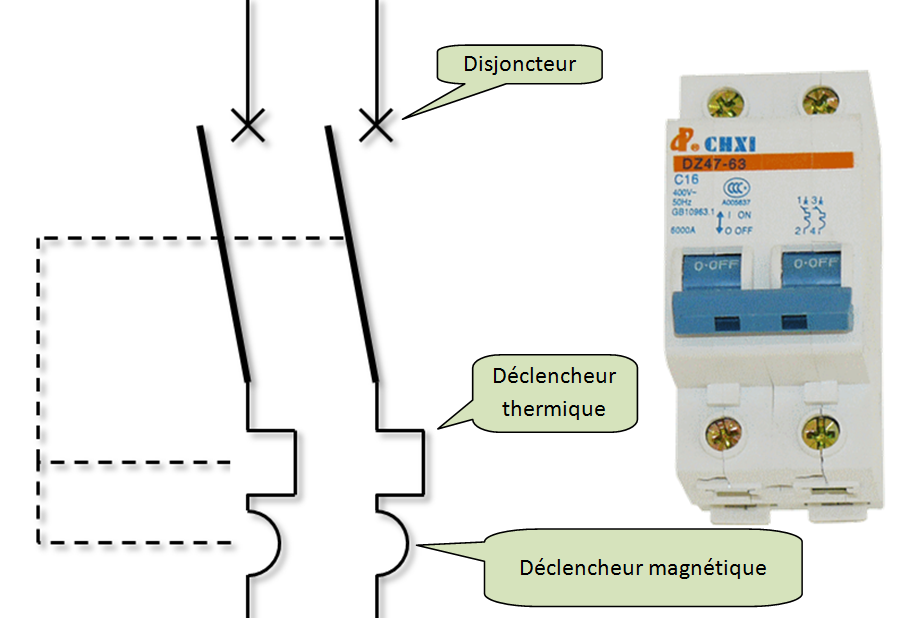

Fondamental : Symbole

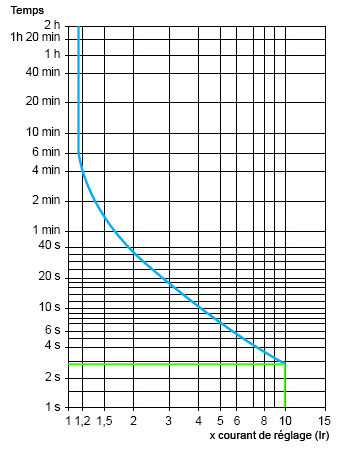

Exemple : Courbe de déclenchement
On peut voir par exemple que si l'intensité le traversant est de 10 fois l'intensité de réglage, le relais va se déclencher en moins de 3 secondes.
