Symboles
Un contacteur de puissance ou auxiliaire est équipé de contact F dit "à Fermeture", de contact O dit "à Ouverture".
Ces contacts peuvent être utilisés dans la partie commande (contact auxiliaire) ou dans la partie puissance (contact de puissance) de l'installation en fonction de leurs caractéristiques électriques.
La différence entre contact de puissance et contact auxiliaire réside dans le fait que le contact de puissance est prévu pour résister à l'apparition d'un arc électrique issu d'un fort courant, à l'ouverture ou à la fermeture du circuit.
Le contact auxiliaire fait partie de la partie commande du montage dont les courants restent faibles face à la partie puissance.

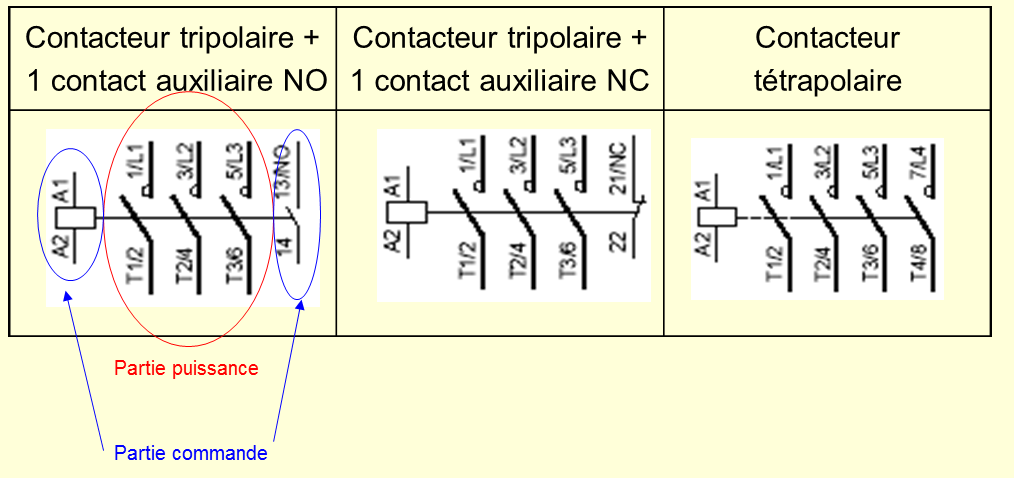

Exemple : Le contacteur de puissance (KM) :
Les contacteurs sont utilisés afin d'alimenter des moteurs industriels de grande puissance et en général des consommateurs de fortes puissances.
Ils possèdent un pouvoir de coupure[1] important.
Une partie de ses contacts peut être utilisée pour commander des éléments de puissance (Moteur, chauffage, circuit de puissance, etc...).
Il est repéré KM (KM1, KMA...) aussi bien pour la bobine et les contacts.

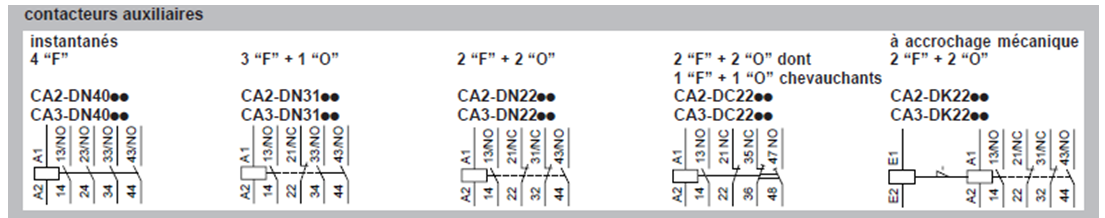

Exemple : Le contacteur auxiliaire (KA):
Le contacteur auxiliaire est utilisé dans la partie commande des circuits.
Il est utilisé pour relayer les capteurs (plus de contacts), permettre de réaliser des commandes plus complexes.
On peut lui ajouter des blocs de contacts auxiliaires temporisés ou non.
Il est repéré dans les schémas par KA, (KA1, KAA...) aussi bien pour la bobine et les contacts
