Constitution et fonctionnement

Un contacteur est composé de deux parties:

  • Une partie fixe appelée «armature fixe »

  • Une partie mobile appelée « armature mobile ».

Constitution

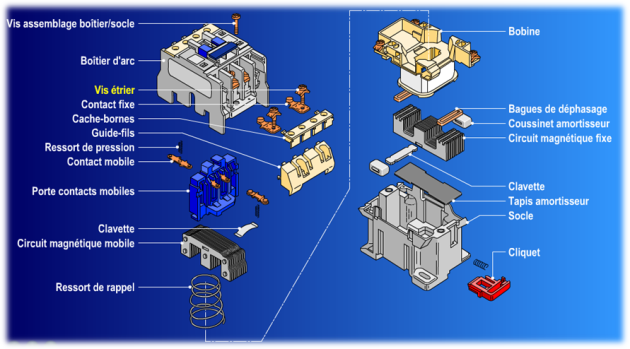

Vue des éléments intérieures d'un contacteurInformations[1]

Fonctionnement

  1. La bobine du contacteur peut être alimentée aussi bien par un courant alternatif que par un courant continu (de 24 à 400 V).

  2. Elle génère un champ magnétique

  3. La partie mobile de son armature est attirée contre la partie rigide.

  4. En fonction du modèle, les contacts se ferment ou s'ouvrent alors.

  5. Si la bobine n'est pas alimentée, le ressort de rappel renvoi en position initial la partie mobile de l'armature et les contacts reprennent leur position.

Animation "fonctionnement interne du contacteur"Informations[2]

Ce mécanisme permet de contrôler la mise en service des appareils électriques en aval de celui-ci
