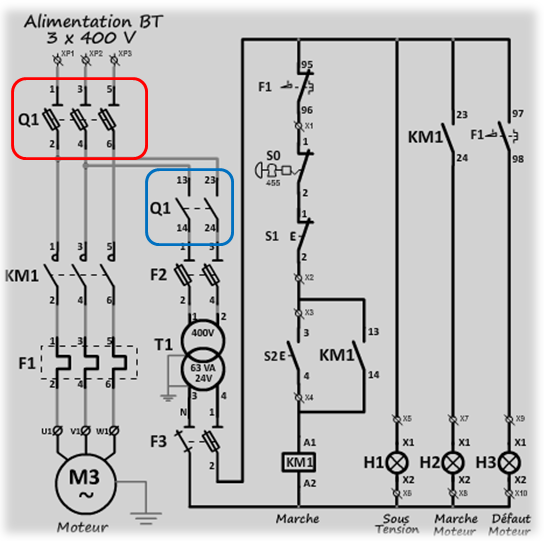

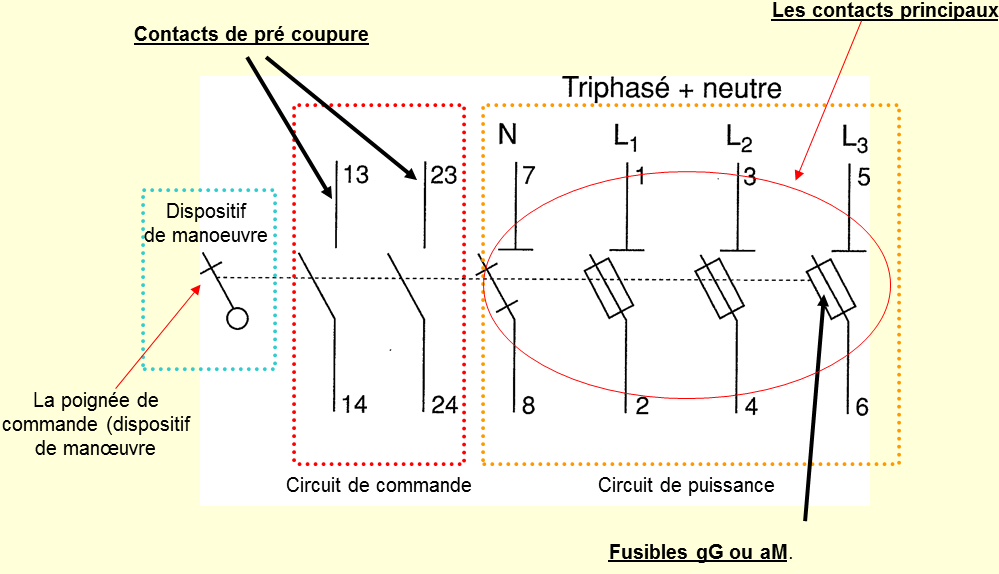

Le sectionneur est composé de contacts principaux (encadré en rouge) et de contacts de pré-coupure (encadré en bleu).
Les contacts principaux :
Ils assurent le sectionnement de l'installation, c'est une fonction de sécurité obligatoire
Les contacts auxiliaires :
Ils coupent le circuit de commande des contacteurs avant l'ouverture des pôles du sectionneur, ce qui évite la coupure en charge.
De même, à la mise sous tension, le circuit de commande n'est fermé qu'après la fermeture des pôles du sectionneur.
Les fusibles :
Les fusibles gG assurent une protection contre les surcharges et les courts-circuits dans l'installation ou l'équipement électrique.
Les fusibles aM assurent une protection contre les fortes surcharges et les courts-circuits pour les circuits d'alimentation des moteurs et des transformateurs de commande.
La poignée de commande (ou dispositif de manœuvre) peut être verrouillée en position ouverte par un cadenas.
