Exercice : Cas N°2
On désire isoler du réseau 3 x 400 V le coffret d'alimentation d'un tour ayant une puissance de 22 kW (COS φ = 0,89).
Le sectionneur doit être :
- manœuvrable par poignée à droite,
- cadenassable en position ouverte,
- posséder un contact de pré coupure
et sans dispositif de marche en monophasé.

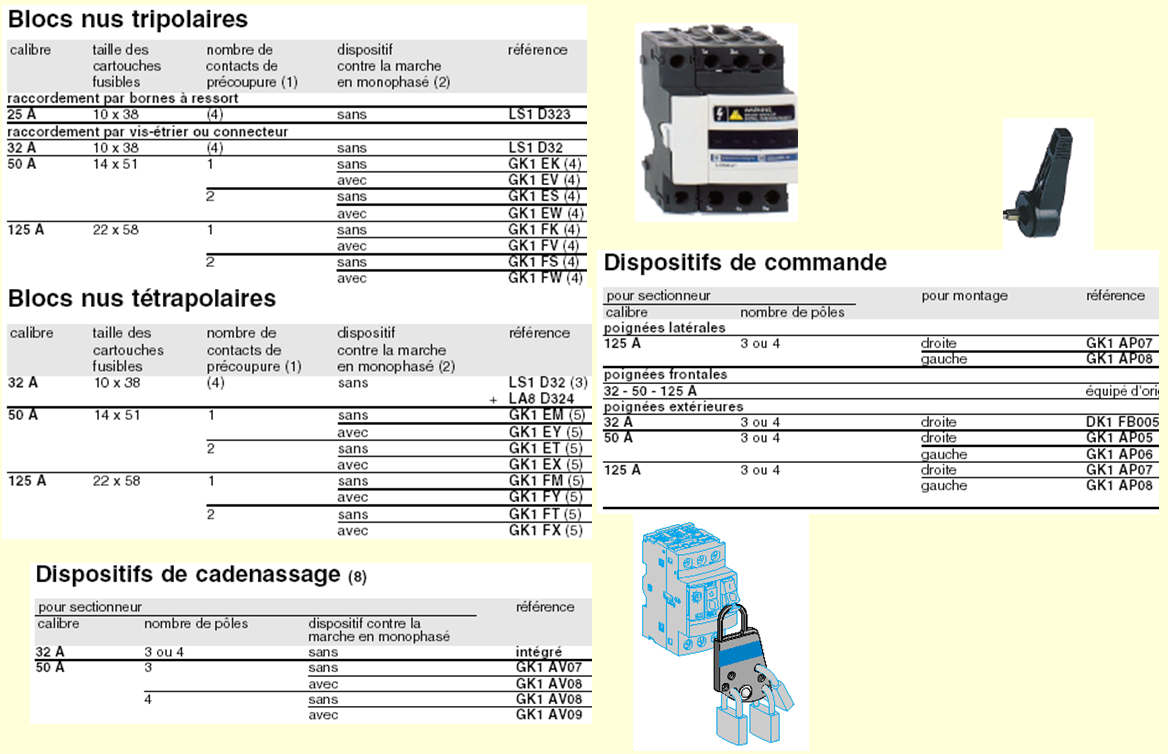

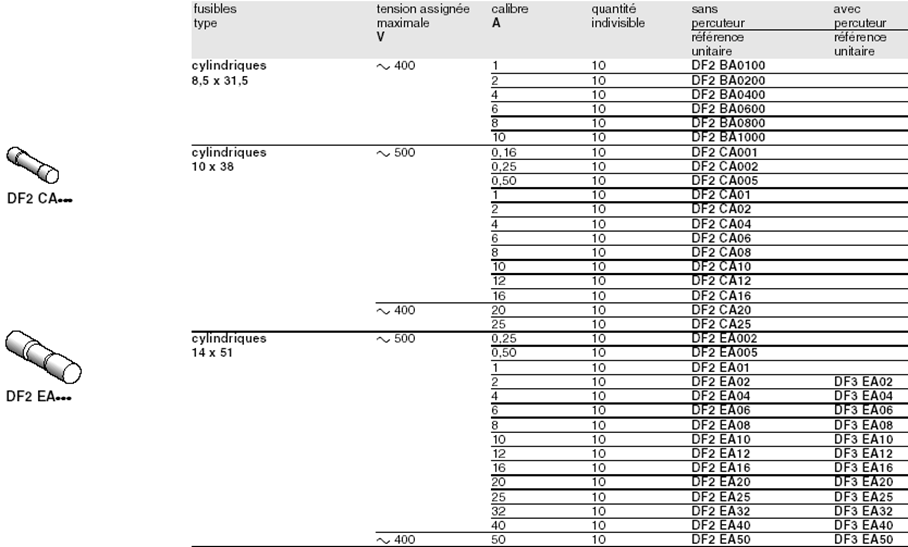

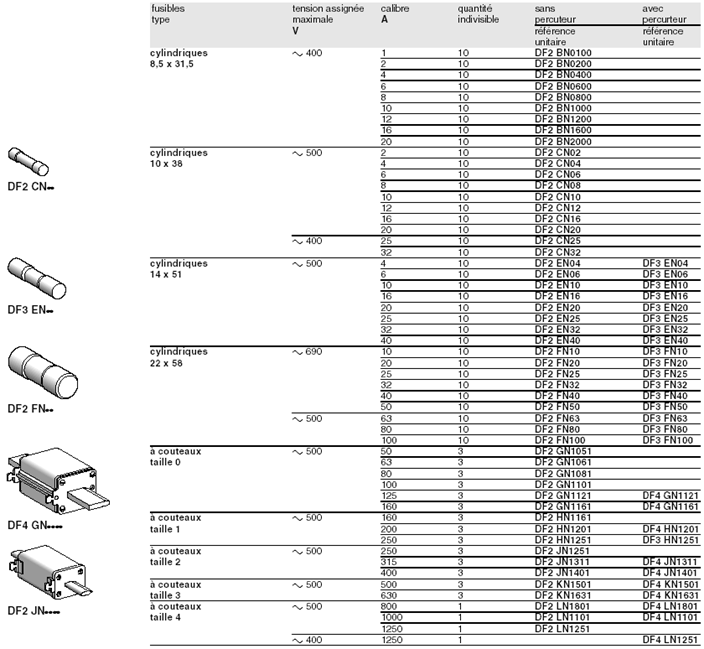

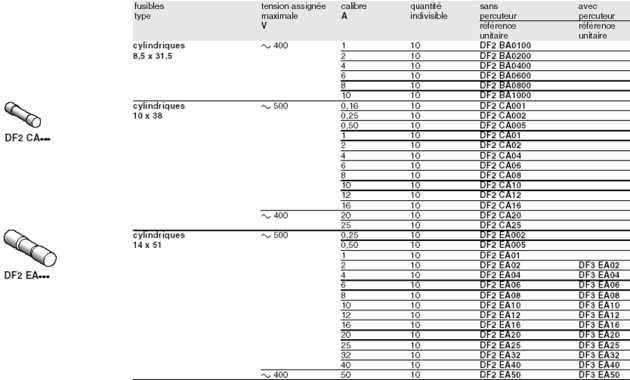

Extraits de catalogues : Sectionneur[1] - fusibles gG[2] - fusibles aM[3] - (Ne pas mettre d’espace dans les réponses)
Explication -------------------------------------
Calcul du courant consommé par le moteur et traversant le sectionneur
I=P/(U x COS φ x √3) = 22000 / (400 x 0,89 x √3) = 35,7 A que devra supporter au minimum le sectionneur
Calibre normalisé juste supérieur pour un sectionneur : 50 A
Calibre normalisé juste supérieur pour les fusibles : 40A
