L'inspection visuelle
L'inspection visuelle permet de s'assurer de la qualité d'exécution, elle permet de vérifier :
• La conformité du matériel aux prescriptions de sécurité des normes.
• Le choix du matériel est correct et installé conformément aux normes et au dossier technique.
• L'équipement ou l'installation ne présente aucun dommage visible pouvant affecter la sécurité des personnes et des biens.
Méthode : Il faut vérifier l'ensemble de ces points :
• Armoire en état (étanchéité, porte se fermant à clé, cache bien fixé, présence de presses étoupes)
• Accessibilité des organes de sécurité.
• Qualité du raccordement et serrage suffisant des conducteurs.
• Repérage des conducteurs et marquage du matériel conforme au schéma.

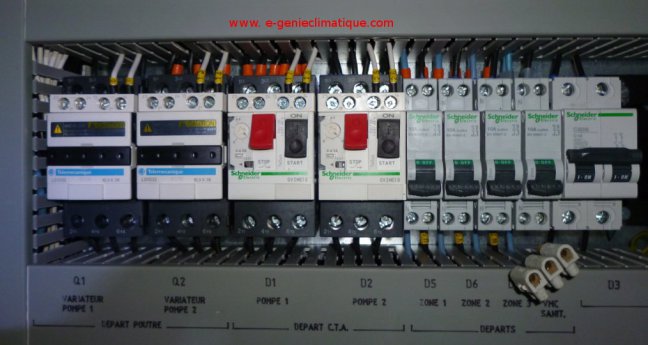

• Calibre des protections conforme (relais thermique, disjoncteur, porte fusible et cartouche fusible).
• Réglage des protections conforme aux récepteurs (courant nominal, plaque signalétique).
Exemple : Si votre moteur a un courant nominal de 8,3 A, vous devrez régler le disjoncteur moteur ou le relais thermique sur 8,3 A.
• État du matériel en bon état, pas de dégradation visible.
• Fixation du matériel correcte.
• Implantation du matériel dans l'armoire conforme au dossier technique.
• Implantation du pupitre de l'armoire de commande (voyants, BP, ...) conforme au dossier technique.
• La tension de tous les appareils est cohérente au schéma ou au dossier technique.
• Le matériel est repéré et identification conforme au schéma électrique.
• La couleur des conducteurs respecte la norme.
• Présence des schémas électriques aux normes dans l'armoire et notice technique en français.
